數控四輥卷板機的結構講解

卷板機是卷板設備的一種形式,適用于金屬板材的彎曲成形工作,可卷制圓形,弧形和一定范圍內的錐形工件,并有板材端部預彎功能,剩余直邊小,工作效率高,并可卷板機上對金屬板材進行粗略校平等功能。

數控四輥卷板機是金屬板材彎曲、校正機械,專用于金屬板材的成形彎曲工作。各種規格的筒形、弧形工件的預彎、卷曲成形可在一次上料后完成,借助輔助裝置,可以進行錐形筒體的卷制。還可以對金屬板材進行粗略的整形工作。

四輥卷板機可以不借助其它設備模具,直接預彎板材端部,它可以不要板材調頭,而卷成工件。這樣不僅提高了效率,保證了工件質量,而且工藝簡單,操作方便,減輕工人的勞動強度。

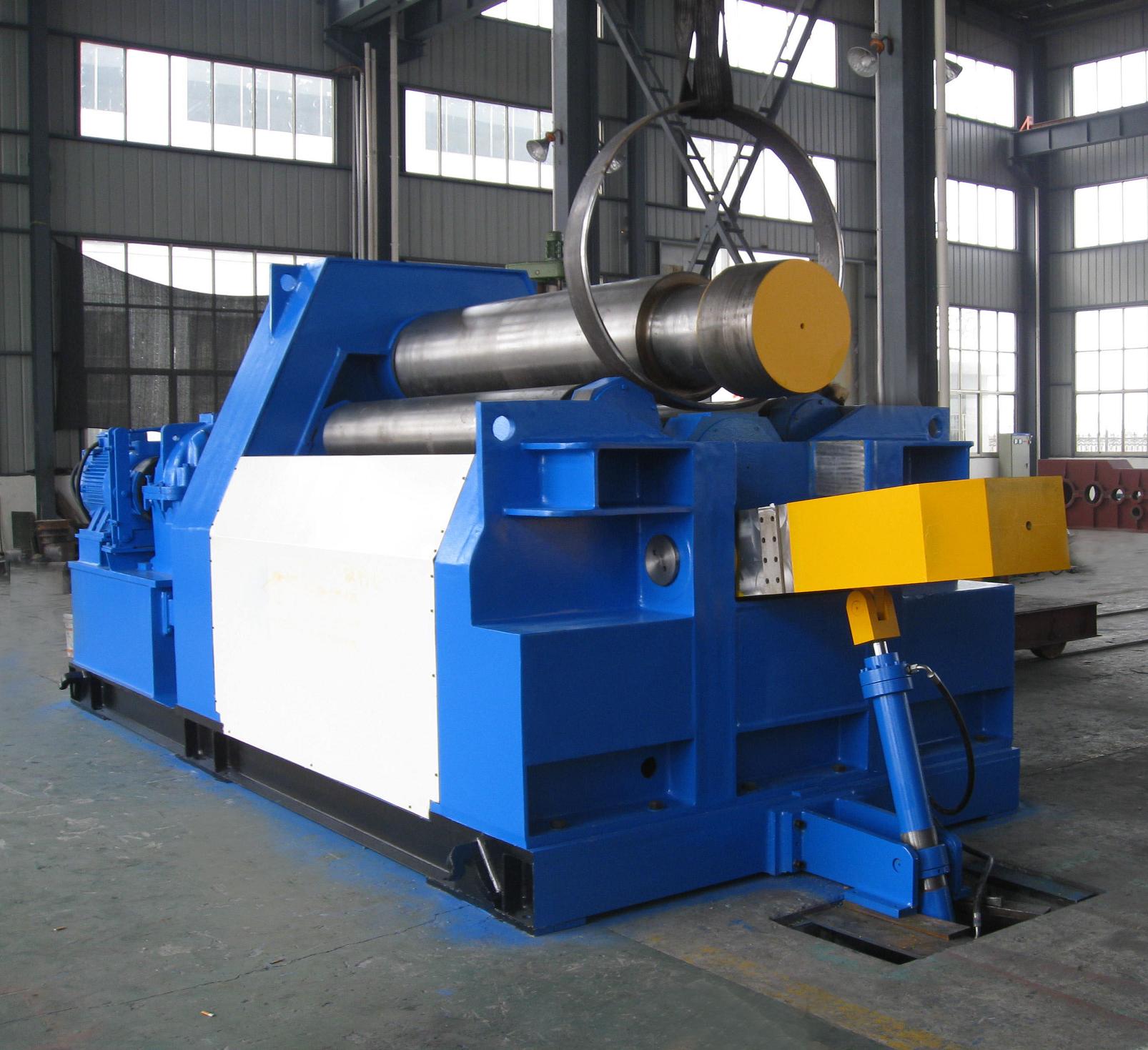

卷板機

數控四輥卷板機的結構講解


數控四輥卷板機的結構形式為四輥式,上輥為主傳動,通過減速機的輸出齒輪與上齒輪嚙合,為卷制板材提供扭矩;下輥作垂直升降運動,通過液壓缸內的液壓油作用于活塞而獲得,以便夾緊板材,為液壓傳動;在下輥的兩側設有側輥并沿著機架導軌作傾運動,通過絲桿螺母蝸輪蝸桿傳動;該機優點是板材端部預彎及卷園可以在同一臺設備上進行。

(1)上輥裝置

上輥裝置主要由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。上輥為卷板機的重要部件,上輥兩端軸頸采用特寬型雙列調心滾子系列軋機滾動軸承,由于采用調心滾子軸承,有利于主輥傾斜,便于卷錐。兩主油缸提供卷制板材所需的加壓力。

(2) 水平移動裝置

水平移動裝置由移動電機提供動力,通過減速機、蝸輪蝸桿、絲桿螺母機構帶動上輥裝置的水平移動,實現板材的非對稱卷制。

(3)下輥裝置

下輥裝置由下輥、下輥軸承座、輸入齒輪、滑動軸承等組成。下輥為卷板機的重要部件,它適用于常溫條件下和低速重載場所。

(4) 托輥裝置

托輥裝置由托輥、斜楔機構、托輥調節手輪等組成。托輥共一組,根據卷制板材規格的負荷大小,分別進行上下調節。

(5)主傳動裝置

由主電機、電液推桿制動器、圓柱齒輪減速機、輸出齒輪組成。

(6) 翻倒裝置

翻倒裝置由滑枕、翻倒油缸等組成。裝于翻倒機架一側,用于翻倒機架的翻轉及恢復。翻倒裝置的翻倒,便于制品沿輥子的軸向方向取出。

(7)液壓系統

上輥施壓、倒頭全部運動由一個液壓站集中控制。整個系統由液壓泵站、電磁閥、疊加閥、油缸和管路組成 。所有閥件及輔件均為板式集成塊連接。為了保證液壓系統有效工作,設有保護裝置。

(8)電控系統

設備電控系統包括電控柜、操作控制臺、手持式控制盒等。本機器的主開關具有短路保護和主電機的過載保護功能。一臺主電機驅動下輥旋轉,一臺電機驅動上輥水平移動,一臺電機驅動一套液壓泵站,具有短路過熱保護,電機的正反轉由交流接觸器控制;控制電路采用PLC可編程控制器控制,繼電器少,動作可靠。
